Inauguré le 2 juillet 1959, le Pont de Tancarville enjambe l'estuaire de la Seine en Normandie.

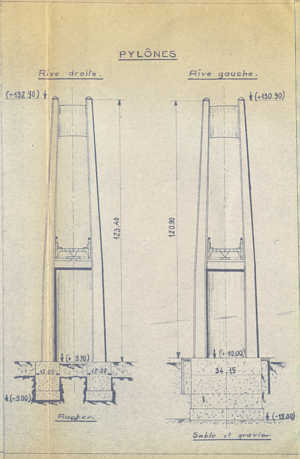

 Le vent étant conséquent dans cette partie du cours de la Seine, des études poussées furent menées afin d'éviter une instabilité aérodynamique comme celle qui fut à l'origine de l'effondrement du pont de Tacoma... 1401m de long et une portée de 608m soutenu par des piliers de 121m de haut, pendant longtemps, il sera considéré comme le plus grand pont suspendu d'Europe.

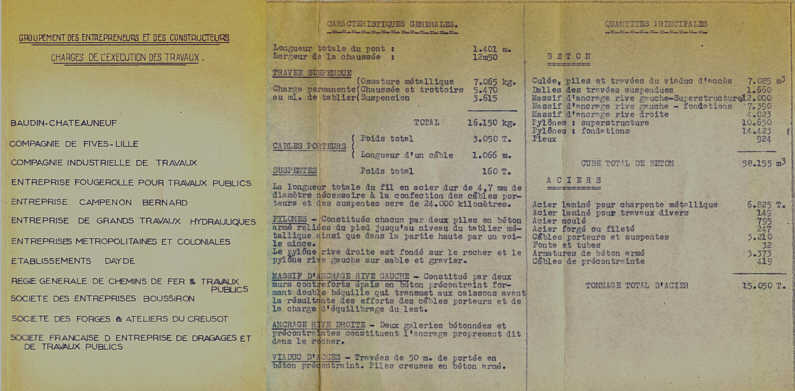

Données issues  d'une plaquette éditée par la Chambre de commerce du Havre  et des ponts et Chaussées de la Seine-Maritime pour l'inauguration.


 Construction du pont - Carte photo

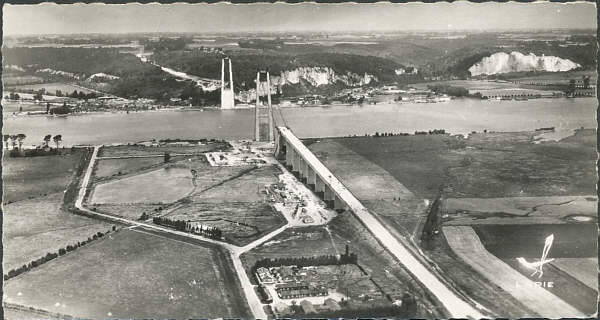

  Carte photo de 1959

Carnet de photographies relatives à la confection des câbles par la Société BAUDIN CHÂTEAUNEUF

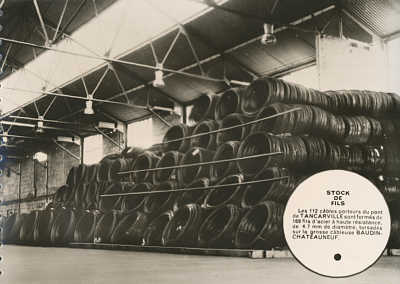

1-Stock de fils: les 112 câbles porteurs du Pont de Tancarville sont formés d 169 fils d'acier à haute résistance de 4,7mm de diamètre torsadés sur grosse câbleuse Baudin Châteauneuf.

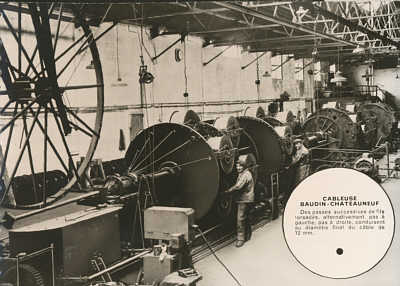

2-Câbleuse Baudin Châteauneuf: Des passes successives de fils torsadés alternativement pas à gauche, pas à droite conduisent au diamètre final du câble, de 72mm.

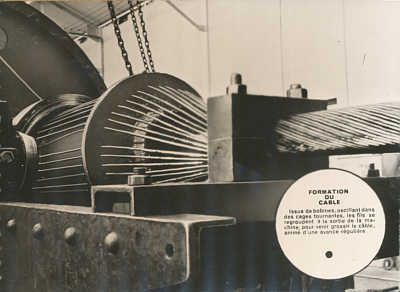

3- Formation du câble: Issus de bobines, oscillant dans des cages tournantes, les fils se regroupent à la sortie de la machine, pour venir grossir le câble, animé d'une avance régulière.
4
Manutention du câble: La bobine de câble, de 3m de diamètre extérieur, 2.10 de diamètre intérieur et 1.90m de hauteur, pesant 27 tonnes représente un câble continu de plus d'un km de longueur, correspondant à la portée du po nt suspendu.
5-

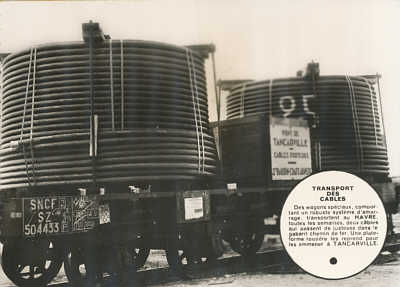

Transport des câbles:  Des wagons spéciaux, comportant un robuste système d'amarrage, transportent au Havre, toutes les semaines, deux câbles qui passent de justesse dans le gabarit chemin de fer. Une plateforme routière les reprends pour les emmener à Tancarville.
6-

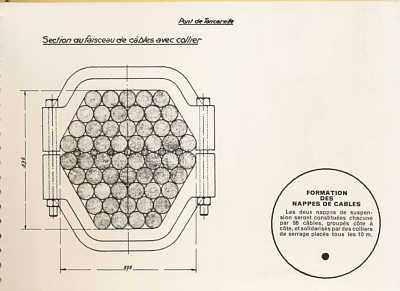

Formation des nappes de câbles: Les deux nappes de suspension seront constituées chacune par 56 câbles groupés côte à côte et solidarisés par des colliers de serrage, tous les 10m.
7-

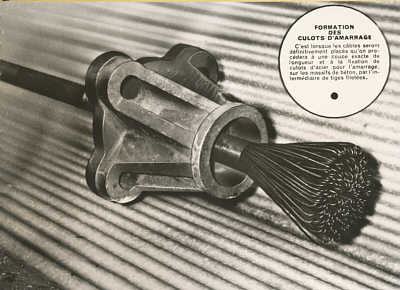

Formation des culots d'amarrage : C'est lorsque les câbles seront définitivement placés qu'on procèdera à une coupe exacte de longueur, et à la fixation de culots d'acier pour l'amarrage sur les massifs de béton, par l'intermédiaire de tiges filetées.

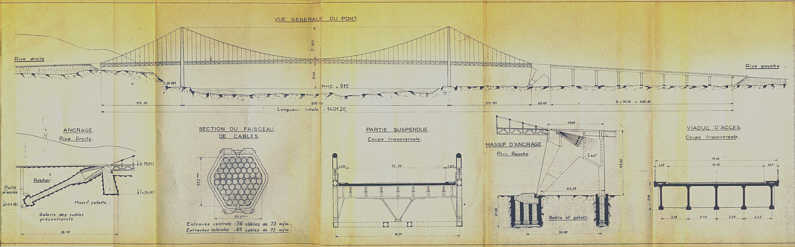

8- Silhouette du pont:  Le pont de Tancarville sera le plus long pont suspendu de l'Europe continentale

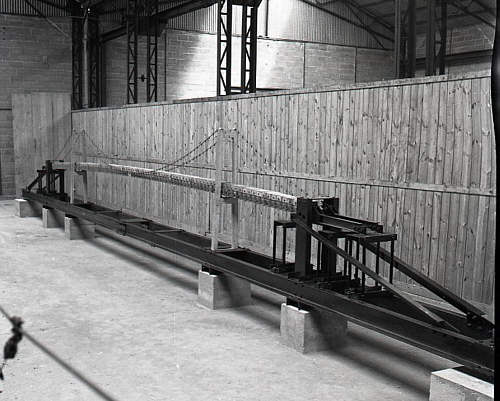

Maquette du pont dans l'usine Baudin de Châteauneuf-sur-Loire (phot Seznec- Amis du Musée de la Marine de Loire Châteauneuf/Loire)

Un timbre fut émis à l'occasion de son ouverture.

Yt1215 de1959

Non-dentelés  +.essai de couleur

cartes maximum


Fdc -  Envoi privé de la Société Baudin-Châteauneuf qui participa à la construction du pont puis à sa rénovation en 1996)

Flamme de  1964

 Carte postale

EMA de 2006

Prêt à Poster de 2003

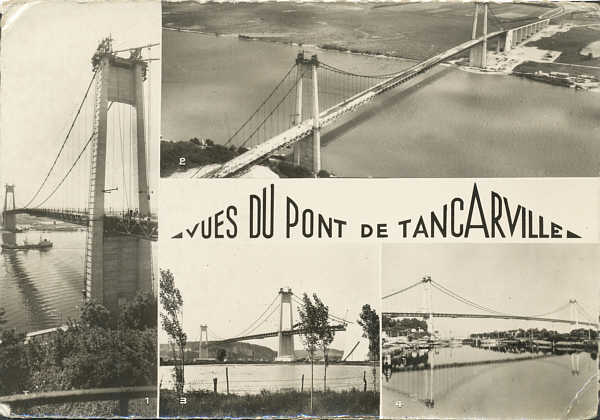

 Carte postale des années soixante

Jeton de Passage  1995
